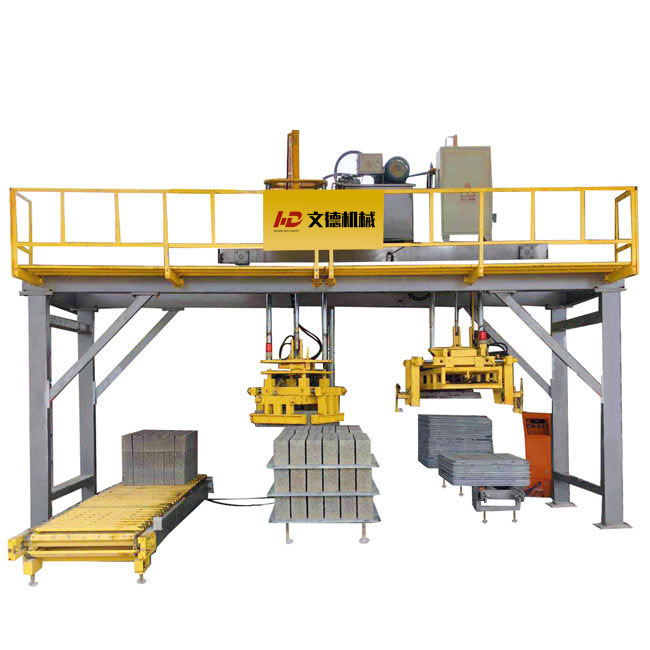

全自動高位離線碼磚機生產線主要是泉州文德機械公司針對目前磚廠生產中,人工碼垛勞動強度大、生產效率低而研發的一種專用碼垛系統,可獨立運行,大大提高了砌塊生產的自動化。 主要由兩個部分組成:砌塊碼垛和托板回收碼垛。根據不同客戶需求,我們推出高位離線碼垛系統和低位離線碼垛系統,主要區別在于:高位離線碼垛系統采用抓碼方式,低位離線碼垛系統采用疊碼方式。

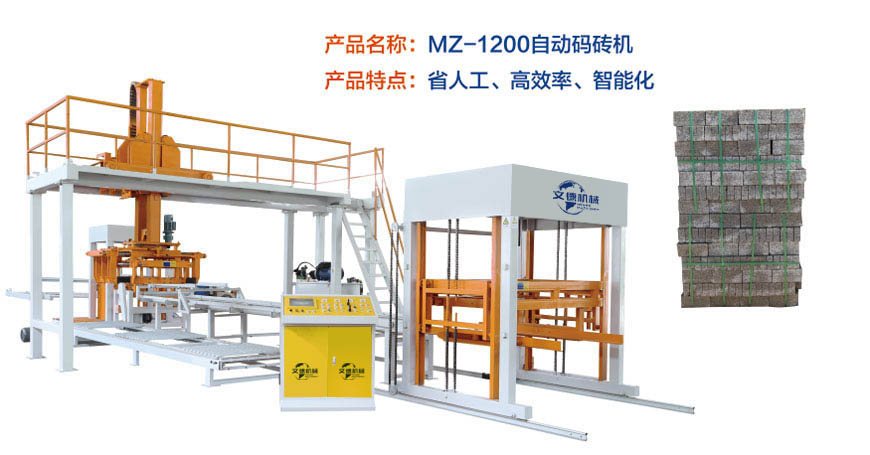

文德全自動碼磚機生產線采用PLC+觸摸屏控制,配合激光感應+智能傳感器,實現無人自動化運行,出現故障自動停機報警并顯示故障位置,無需專業技術人員就可輕松排除故障。搭載遠程控制系統+云數據設備生產廠家時時刻刻在辦公室就可解決一切問題。設備運行采用電、氣、液分別控制,互不干擾、動作連貫,約15s左右可碼一層,班碼磚量約150000塊(標準磚)。
名稱 | 簡介 | 數量 | 備注 |
進板、升板系統 | 將叉車放入的磚垛輸送至升板機然后將磚板一層一層提升到磚板分離機 | 2 | 包含進板機、升板機 |
磚板分離系統 | 將升板機送入的磚板推進到位,通過一推將磚板進行分離,循環動作空板送至降板機 | 2 | 包含推板機、磚板分離機、旋轉臺 |
分磚排列整理系統 | 根據不同托板磚的排列自動將制品排列整理成設定的尺寸數量 | 1 | 包含二推磚機、分離平臺 |
分離留孔平臺 | 根據不同規格制品不同碼垛尺寸自動分成相應的磚數,并按設置好的程序自動分離出叉磚孔位 | 1 | 包含分離留孔平臺 |
龍門式高位碼垛系統 | 將整理好的磚垛交叉碼放到出磚機上 | 1 | 包含龍門式高位碼垛機 |
出磚系統 | 將碼好的磚垛通過輸送鏈送至打包機及叉車抱磚位 | 1 | 設備為無托盤可四面穿帶系統。標配長度8米。 |
降板、出板系統 | 將分離出的托板一張一張碼放好后輸送到叉車位 | 2 | 包含降板機、出板機 |
翻板系統 | 將空托板翻轉后以便后期生產用 | 1 | 包含翻板機 |
液壓系統 | 采用進口電液控制閥及流量壓力雙比例閥高效準確的控制設備油缸及馬達動作 | 2 | |
電控系統 | 通過LPC+觸摸屏控制整套設備動作,機參數調整,產量記錄等 | 1 |
三、主要技術參數
3、 碼磚規格:1000×1000×1400(mm)
標準實心磚一層(240×115×50)一層76塊 一垛880塊
面包磚(200×100×60)一層50塊 一垛960塊
6、碼垛尺寸:1400(mm)
